IEC 62061 – 安全完整性等级（SIL）

IEC 62061 / EN IEC 62061代表IEC 61508下特定领域的标准。它描述了机械上安全相关控制系统的 实施，检查从概念阶段到报废整个生命周期。

新版的IEC 62061已于2021年发布。新版本不仅是对现有标准的更新。首先，该标准不再局限于电气系统，而是可以用于所有类型的技术，例如液压或气动系统。

2022年4月，IEC 62061作为协调标准EN IEC 62061在欧盟官方公报上公布，内容完全相同。因此，符合性的推定已在欧盟内部正式生效。如果制造商符合欧盟标准的规定，则可以认为他符合机械指令的健康和安全要求。在符合性评估程序中，他可以发布符合性声明，从而在其工厂或机器上贴上CE标志。

前一版本EN 62061：2005的符合性推定最迟在2023年10月11日结束！在此过渡期间之后，新的符合性声明只能根据EN IEC 62061：2021发布。

欧盟委员会在欧盟网站上公布了新的协调标准，日期为 2022年4月的CID 2022/ 621 。截至2022年5月，这些标准还没有被欧盟委员会公布在非正式的“摘要清单”中！

在欧盟发布统一标准的程序

对 IEC 62061/EN IEC 62061的重要修改：

• 用于定义所需SIL等级的方法的变化
• 需要起草安全要求规范
• 使用根据其他标准开发的设备的选项
• 有关安全相关应用软件的更多详细信息

IEC 62061解决了安全控制系统的可靠性问题。在这种情况下，估算基于 混合方法，即矩阵和定量方法的组合。这还涉及基于架构和统计方法的安全功能的验证。

与EN ISO 13849-1一样，目的在于确定用于风险降低的安全措施的适用性。即使采用该标准，也需要进行大量的计算。

对于每个需要安全相关控制系统的风险，必须对风险进行估计，并定义风险降低（SIL），这取决于控制系统。与安全功能相关的风险是根据IEC 62061标准估算的，并考虑到以下参数：

• 伤害严重程度（SE）
• 暴露的频率和持续时间（FR）
• 发生危险事件的概率（PR）
• 避免或限制伤害的可能性（AV）

严重程度分类（Se）

暴露频率和持续时间分类（Fr）

概率分类（Pr）

避免或限制危害的可能性分类（Av）

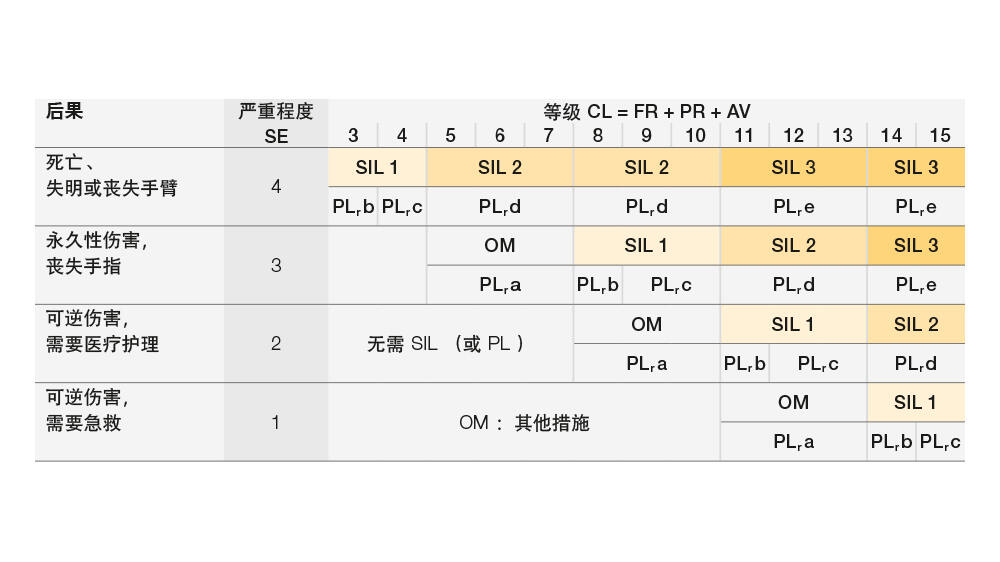

用于确定安全功能所需的SIL（或Plr）的分配矩阵

（单击图形以放大它。）

例如：对于Se=3、Fr=4、Pr=5和Av=5的特定危险，那么：
Cl = Fr + Pr + Av = 4 + 5 + 5 = 14
使用此表将导致SIL 3或PL e被分配给旨在减轻特定危险的安全功能。

对于每个安全功能，都必须确定执行该功能的关键要素，即所谓的子系统。这些子系统的选择或设计必须满足与所需水平相等或更高的SIL要求。所有这些子系统的组合必须达到所需的SIL。

每个子系统必须满足下列要求：
- 硬件安全完整性的结构约束
-危险的随机硬件故障概率（PFH）
-系统安全完整性（避免故障的要求和控制系统故障的要求）

子系统的体系结构约束

子系统达到的SIL值受控制系统的结构和“安全失效比率”（SFF）或诊断水平的影响。

HFT：硬件故障容错
SFF：安全失效比率

对硬件随机危险故障率的要求

硬件随机危险故障导致的任何安全相关控制功能（SRCF）的危险故障概率应等于或小于安全要求规范中规定的故障阈值。

更多信息：

我们的专家将很乐意支持您实施IEC 62061标准，从而确保您的设备和机器的安全运行。
